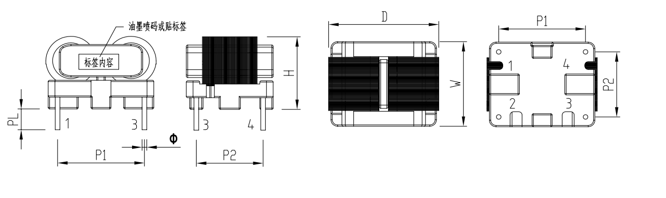

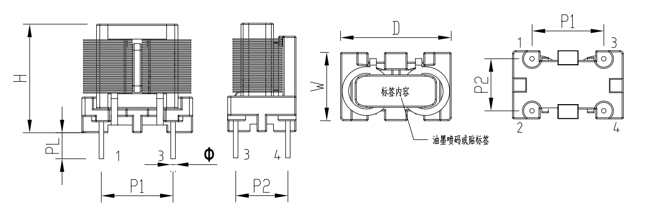

SQ1212扁平線電感封裝尺寸圖
| H | D | W | P1 | P2 | φ | PL |
| 18.0Max. | 18.0Max. | 12.0Max. | 11.0±0.5 | 8.0±0.5 | 0.6±0.2 | 3.5±0.5 |
| H | D | W | P1 | P2 | φ | PL |
| 12.0Max. | 18.0Max. | 14.2Max. | 13.0±0.5 | 10.0±0.5 | 0.7±0.2 | 3.5±0.5 |
SQ1212扁平線電感系列參數(shù)
| 型號 | 線徑 mm (厚度*寬度) | 共模感量?(mH Min)? ?? | ? 額定電壓MAX? ? | ? 額定電流（A）? ? |
安裝方式 |
排距*腳距（mm） | DCRmΩ MAX |
| SQ12V1202-1.4A-20.0mH | 0.1*1.0 | 20.00 | 264 VAC | 1.4 | 立式 | 11*8 | 220 |
| SQ12H0703-1.4A-9.0mH | 0.1*1.0 | 9.00 | 264 VAC | 1.4 | 臥式 | 13*10 | 220 |
