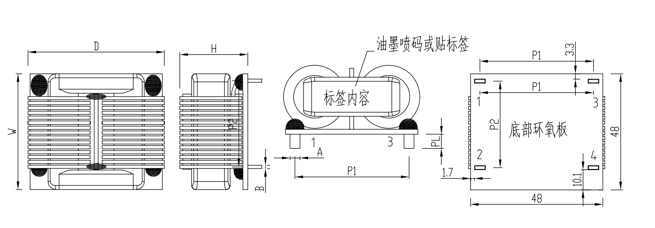

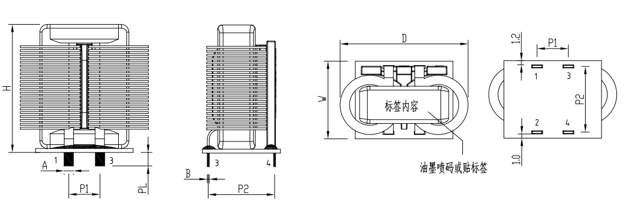

SQ4735扁平線電感封裝尺寸圖
| H | D | W | P1 | P2 | A | B | PL |
| 39.0MAX | 47.0MAX | 28.5MAX | 16.0±0.5 | 22.2±0.5 | 3.6±0.5 | 1.5±0.5 | 4.0±1 |
| H | D | W | P1 | P2 | A | B | PL |
| 26.0MAX | 50.0MAX | 50.0MAX | 40.9±0.5 | 33.0±0.5 | 3.6±0.5 | 1.4±0.5 | 4.0±1 |
SQ4735扁平線電感系列參數(shù)
| 型號(hào) | 線徑 mm (厚度*寬度) | 共模感量 (mH Min) | 額定電壓MAX | 額定電流（A） |
安裝方式 |
排距*腳距（mm） | DCRmΩ MAX |
| SQ47V0719-26.0A-2.2mH | 1.4*3.5 | 2.20 | 264 VAC | 26 | 立式 | 16*22.2 | 3.8 |
| SQ47H0720-26.0A-2.2mH | 1.4*3.5 | 2.20 | 264 VAC | 26 | 臥式 | 40.9*33 | 3.8 |
